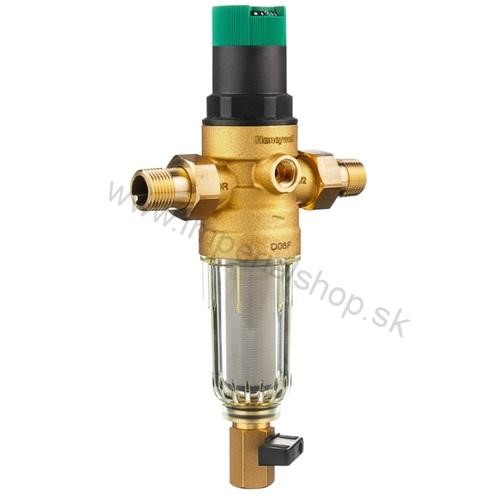

Resideo Braukmann FK06-1"A Jemný preplachovateľný filter so vstavaným redukčným ventilom

Použitie

Jemné preplachovateľné filtre FK06 zabezpečujú nepretržitú dodávku filtrovanej vody. Jemný filter redukuje množstvo cudzích častíc vo vode, napríklad úlomkov hrdze, konopných vlákien alebo piesočných zrniek. Nečistoty usadené na dne filtračnej nádoby je možné ľahko odstrániť. Vstavaný
redukčný ventil chráni vodovodné potrubie a pripojené spotrebiče pred nadmerným mechanickým namáhaním a naviac znižuje spotrebu vody. Nastavený výstupný tlak ostáva konštantný nezávisle na kolísaní vstupného tlaku. Zníženie pracovného tlaku a udržanie na konštantnej hodnote naviac zaisťuje nízku hlučnosť vodovodnej inštalácie.

Špecifická charakteristika

• Jednoduchá inštalácia
• Jednoduché nastavenie požadovaného výstupného tlaku
• Nastavený tlak je priamo zobrazený na stupnici
• Pružina redukčného ventilu nie je v kontakte s vodou
• Regulačná časť redukčného ventilu je zhotovená z vysoko odolného plastu
• Neprerušená dodávka filtrovanej vody aj počas preplachovania
• Kolísanie vstupného tlaku neovplyvňuje výstupný tlak
• Filtračná nádobka z mechanicky odolného číreho plastu umožňuje ľahko kontrolovať znečistenie filtra
• Ľahká údržba alebo výmena filtračného sitka
• Vyhovuje požiadavkám KTW
• InService – možnosť údržby a opráv bez demontáže filtra z potrubia

Vyhotovenie

Jemný filter FK06 sa skladá z:

• telesa so závitom 1/4“ pre pripojenie manometra z oboch strán
• závitových nátrubkov
• vložky obsahujúcej regulačnú kuželku, membránu a sedlo
• krytu pružiny s nastavovacím krúžkom výstupného tlaku a stupnice
• pružiny
• jemného filtračného sitka v nádobke
• guľového preplachovacieho ventilu
• manometra (nie je súčasťou dodávky, možné objednať ako
  príslušenstvo)

Materiál

• teleso z lisovanej mosadze odolnej odzinkovaniu
• pripájacie nátrubky z mosadze
• kryt pružiny a vložka regulačnej kuželky z vysoko odolného syntetického materiálu
• membrána z NBR vystuženej vláknami
• tesnenie z NBR
• pružina z nehrdzavejúcej ocele
• filtračné sitko z nehrdzavejúcej cele
• nádobka z číreho mechanicky odolného plastu

Oblasť použitia

Médium: voda
Inštalácia: vodorovná, filtračná nádobka smerom dole
Vstupný tlak: maximálne 16.0 bar
Výstupný tlak:: 1,5 – 6 bar
Pripájacie rozmery: 1"
Pracovná teplota: max. 40°C

Popis činnosti

FK06 združuje jemný preplachovateľný filter a redukčný ventil do jednej armatúry. Počas normálnej prevádzky preteká voda sitkom a postupuje ďalej k výstupu z filtra. V spodnej časti nádobky je guľový kohút, ktorý slúži na vypláchnutie usadených nečistôt. Dodávka filtrovanej vody nie je prerušená ani počas preplachovania. Armatúra obsahuje vstavaný redukčný ventil, ktorý pracuje na princípe rovnosti
síl. Proti sile membrány pôsobí sila pružiny ventilu. Pokiaľ v dôsledku odberu vody poklesne tlak na výstupe, a tým aj sila tlaku na membránu, sila pružiny otvorí ventil. Tlak na strane výstupu sa opäť zväčší, až kým sa nedosiahne rovnovážny stav medzi silou membrány a pružiny. Vstupný tlak nepôsobí
na regulačný ventil ani v otváracom ani uzatváracom cykle (vyvážená kužeľka). Kolísania tlaku na  vstupnej strane preto neovplyvňujú výstupný tlak.

Pripojenie R: 1"

Svetlosť DN: 25

Hmotnosť: 1500g

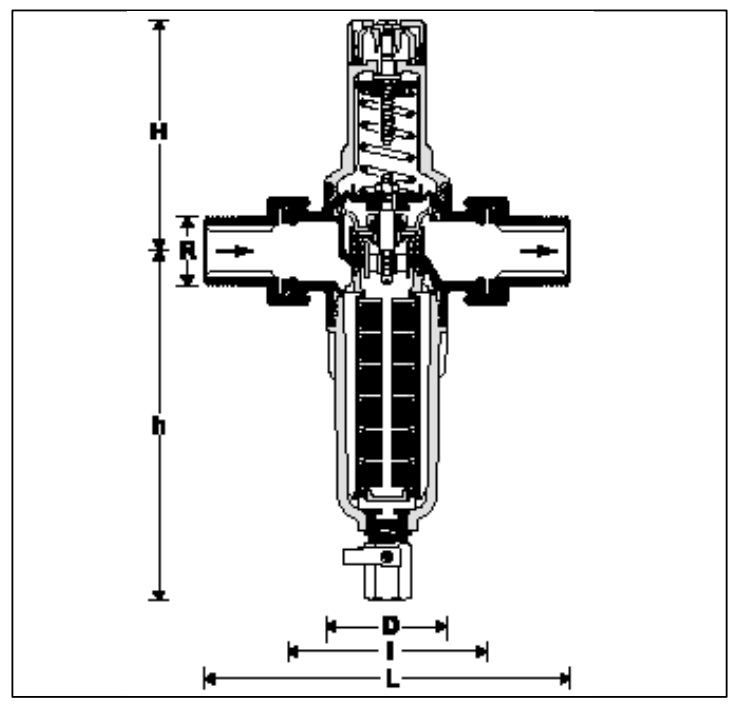

Rozmery: L - 180mm

               I - 100mm

               H - 111mm

               h - 180mm

               D - 61mm

Hodnota Kvs: 6,0

Zásady inštalácie

• Inštalujte do vodorovného potrubia s nádobkou filtra smerom dole, táto poloha zabezpečí optimálnu účinnosť filtrácie
• Do vstupného a výstupného potrubia inštalujte uzatváracie ventily o inService umožní údržbu alebo opravu bez potreby demontáže armatúry z potrubia
• Zabezpečte dobrý prístup
  -  pre ľahké odčítanie hodnoty tlaku na manometri
  - pre rýchlu vizuálnu kontrolu znečistenia sitka filtra
  - pre uľahčenie obsluhy a údržby ventilu
• Inštalujte bezprostredne za vodomerom
• Pokiaľ je k dispozícii dostatok priestoru, odporúčame inštalovať za ventil rovný úsek potrubia o dĺžke minimálne päťnásobku nominálnej svetlosti potrubia

Typické využitie

• Jemné filtre FK06 sú vhodné pre inštaláciu do všetkých domových rozvodov vody. V rámci ich technickej špecifikácie je možné ich použiť aj pre inštalácie vo verejných a priemyselných objektoch.
  Jemné filtre FK06 sa inštalujú:
• pokiaľ statický tlak prekračuje maximálny povolený tlak pre pripojenú sústavu
• pokiaľ je nedostatok priestoru, napr. rekonštrukcia starších objektov
• ako ochrana pred hlučnosťou vodovodnej inštalácie pokiaľ je statický tlak vyšší ako 5 bar (DIN 4109)
• ako ochrana pripojenej sústavy pred kolísaním tlaku
• ako ochrana zariadení citlivých na znečistenie
