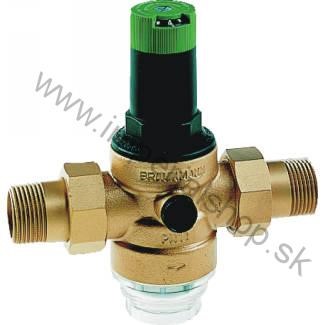

Resideo Braukmann D06F-5/4"A Regulátor tlaku vody

Použitie

Redukčné ventily HoneyWell D06F slúžia na ochranu vodovodných sústav a zariadení vo vnútri budov pred príliš vysokým vstupným tlakom. V rámci ich technickej špecifikácie ich možno použiť, v priemyselných objektoch, polyfunkčných objektoch a v obytných budovách. Inštaláciou redukčného ventilu zabrá- nime poškodeniam spôsobeným vysokým tlakom, napríklad na výtokových armatúrach, alebo vnútorných inštaláciách, a zároveň znížime spotrebu vody. Konštrukcia redukčného ventilu D06F garantuje konštantný výstupný tlak, nastavený užívateľom, aj pri veľkých výkyvoch vstupného tlaku. Inštalá- ciou redukčného ventilu tlaku vody zminimalizujeme hluk vo vnútri inštalácie.

Špecifická charakteristika

• preskúšané DVGW
• preskúšaná proti-hluková ochrana, skupina 1 bez podkladu
• jednoduché nastavenie výstupného tlaku, otáčaním nastavovacieho kolieska
• požadovaná hodnota výstupného tlaku je viditeľná priamo na stupnici
• oceľová pružina sa nachádza mimo toku pitnej vody
• ventilová vložka z vysokokvalitného materiálu, kompletne vymeniteľná
• integrované jemné sito
• miska z priesvitného plastu
• možné dodať aj bez skrutkových spojov
• možnosť prerobenia na jemný filter so spätným preplachom
• možné dodatočne vybaviť predradným ventilom spätného toku – spätnou klapkou
• kolísavý vstupný tlak nemá žiaden vplyv na výstupný tlak
• in Service - údržba bez demontáže z potrubného rozvodu
• KTW - odporúčania sú dodržané
• spoľahlivý a osvedčený výrobok
• nízka hmotnosť

Vyhotovenie

Redukčný ventil HoneyWell D06F pozostáva z:

• krytu s obojstrannou prípojkou manometra G 1/4"
• skrutkových spojov (varianty A a B)
• ventilovej vložky vrátane membrány a ventilového sedla
• ventilového sita s veľkosťou ôk 0,16 mm
• krytu pružiny, nastavovacieho kolieska a stupnice
• misky ( vysokokvalitný plast alebo mosadz )
• oceľovej pružiny ventilu
• sitka chrániaceho ventilovú vložku
• bez manometra

Materiál

• kryt z mosadze
• skrutkové spoje z mosadze
• ventilová vložka z vysokokvalitného materiálu
• jemné sito z nehrdzavejúcej ocele
• pružinová krytka s prestaviteľnou rukoväťou so škálou nastavenia z vysokokvalitného plastu
• membrána z NBR, zosilnená tkanina
• tesnenia z NBR
• pružina ventilu vyrobená z pružinovej ocele

Oblasť použitia

Médium: voda a iné neagresívne tekutiny, stlačený vzduch a dusík

Vstupný tlak: max. 25 bar

Výstupný tlak: 1,5 - 6 bar

Výstupný tlak nastavený od výrobcu na 4 bar

Technické údaje

Prevádzková teplota: max. 40°C s priesvitnou miskou

                                max. 70°C s mosadznou miskou

Minimálny pokles tlaku: 1bar

Pripojovacie rozmery : 5/4"

Popis činnosti

Redukčné ventily D06F sú konštruované na princípe odľahčenej kužeľky a nastaviteľnej pružiny, priamo pôsobiacej na membránu. Pracujú na princípe porovnávania síl. Proti sile membrány pôsobí sila pružiny ventilu. Pokiaľ v dôsledku odberu vody poklesne tlak na výstupe, a tým aj sila tlaku na membránu, sila pružiny otvorí ventil. Tlak na strane výstupu sa opäť zväčší, až kým sa nedosiahne rovnovážny stav medzi silou membrány a pružiny. Vstupný tlak nepôsobí na regulačný ventil ani v otváracom ani uzatváracom cykle (vyvážená kužeľka). Kolísania tlaku na vstupnej strane preto neovplyvňujú výstupný tlak.

Pripojenie R: 5/4"

Svetlosť DN: 32

Hmotnosť: 2000g

Rozmery: L - 200mm

               I - 105mm

               H - 111mm

               h - 64mm

               D - 61mm

Hodnota Kvs: 5,9

max. prietok v m3 /h podľa DIN 1988, časť 5 obytné budovy priem, zariadenia: 7,2 / 8,6

značka: P-IX 1582/1

DVGvV skúšobné číslo: 0435

Príklady použitia

Redukčné ventily typu HoneyWell D06F sú vhodné pre domové vodné inštalácie všetkých typov. Môžu sa však používať aj na priemyselné účely pri zohľadnení ich špecifikácií. Redukčné ventily musia byť inštalované:

• ak tlak v stave pokoja prekračuje prípustný prevádzkový tlak zariadenia
• ako protihluková ochrana, ak je tlak v stave pokoja v mieste odberu nad 5 bar (protihluková ochrana vo výškových budovách DIN 4109)
• ak je v zariadení so zvýšeným tlakom potrebných viac tlakových zón (redukčné ventily na poschodiach)
• ak sa musí zabrániť kolísaniu tlaku v pripojených zariadeniach
• aby sa udržali v zariadeniach so zvýšeným tlakom konštantné vstupné a výstupné tlaky

Pokyny pre inštaláciu

• Montáž podľa možnosti vo vodorovnom potrubnom vedení s miskou smerom dolu
• Zohľadniť uzatváracie ventily - s uzatváracími ventilmi je možný in Service (v prevádzke)
• Dbať na dobrú prístupnosť - aby sa dal dobre pozorovať manometer - pri priesvitnej miske sa dá dobre pozorovať stupeň znečistenia - uľahčuje údržbu a kontrolu
• Pri domovej prípojke namontovať priamo za jemný filter - redukčný ventil je takto optimálne chránený pred nečistotou
• Za redukčným ventilom sa odporúča trasa upokojenia minimálne 5 x DN (podľa DIN 1988, časť 5)
