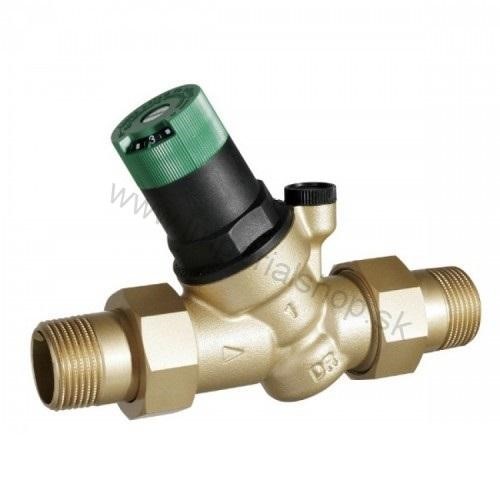

Resideo Braukmann D05FS-11/4A Regulátor tlaku vody

Použitie

Redukčné ventily D05FS slúžia na ochranu vodovodných sústav a zariadení vo vnútri budov pred príliš vysokým vstupným tlakom. V rámci ich technickej špecifikácie ich možno použiť v priemyselných objektoch, polyfunkčných objektoch a v obytných budovách. Inštaláciou redukčného ventilu zabránime poškodeniam spôsobeným vysokým tlakom, napríklad na výtokových armatúrach, alebo vnútorných inštaláciách, a zároveň znížime spotrebu vody. Konštrukcia redukčného ventilu D 05 FS garantuje konštantný výstupný tlak, nastavený užívateľom, aj pri veľkých výkyvoch vstupného tlaku. Inštaláciou redukčného ventilu tlaku vody zminimalizujeme hluk vo vnútri inštalácie.

Špeciálne vlastnosti

● jednoduché nastavenie výstupného tlaku otáčaním nastavovacieho kolieska
● požadovaná hodnota výstupného tlaku je viditeľná priamo na stupnici
● oceľová pružina sa nachádza mimo toku pitnej vody
● ventilová vložka z vysokokvalitného materiálu, kompletne vymeniteľná
● integrované jemné sito
● možné dodať aj bez skrutkových spojov
● kolísavý vstupný tlak nemá žiaden vplyv na výstupný tlak
● nízka hmotnosť

Vyhotovenie

Redukčný ventil Honeywell D05FS sa skladá z:
• krytu s obojstrannou prípojkou manometra G ¼”
● s vnútorným a vonkajším závitom 1/2” – 1”
● s vonkajším závitom 11/4” -2”
● ventilovej vložky vrátane membrány a ventilového sedla
● krytu pružiny, nastavovacieho kolieska a stupnice
● oceľovej pružiny ventilu
● bez manometra

Materiál

• kryt z mosadze
● ventilová vložka z vysokokvalitného materiálu
● pružinová krytka s prestaviteľnou rukoväťou so škálou nastavenia z vysokokvalitného plastu
● membrána z NBR, zosilnená tkanina
● tesnenia z NBR
● pružina ventilu vyrobená z pružinovej ocele

Technické údaje

Prevádzková teplota: max. 70°C

Minimálny pokles tlaku: 1bar

Pripojovacie rozmery: 5/4"

Popis činnosti

Redukčné ventily D 05 FS sú konštruované na princípe odľahčenej kužeľky a nastaviteľnej pružiny, priamo pôsobiacej na membránu. Pracujú na princípe vyrovnávania síl. Proti sile membrány pôsobí sila pružiny ventilu. Pokiaľ v dôsledku odberu vody poklesne tlak na výstupe, a tým aj sila tlaku na membránu, sila pružiny otvorí ventil. Tlak na strane výstupu sa opäť zväčší, až kým sa nedosiahne rovnovážny stav medzi silou membrány a pružiny. Vstupný tlak nepôsobí na regulačný ventil ani v otváracom ani uzatváracom cykle (vyvážená kužeľka). Kolísania tlaku na vstupnej strane preto neovplyvňujú výstupný tlak.

Pripojenie R: 5/4"

Svetlosť DN: 32

Hmotnosť: 2200g

Rozmery: L - 207mm

               I - 115mm

               H - 188mm

               h - 34mm

Hodnota Kvs: 7,3

Kód produktu: D05FS-11/4A
