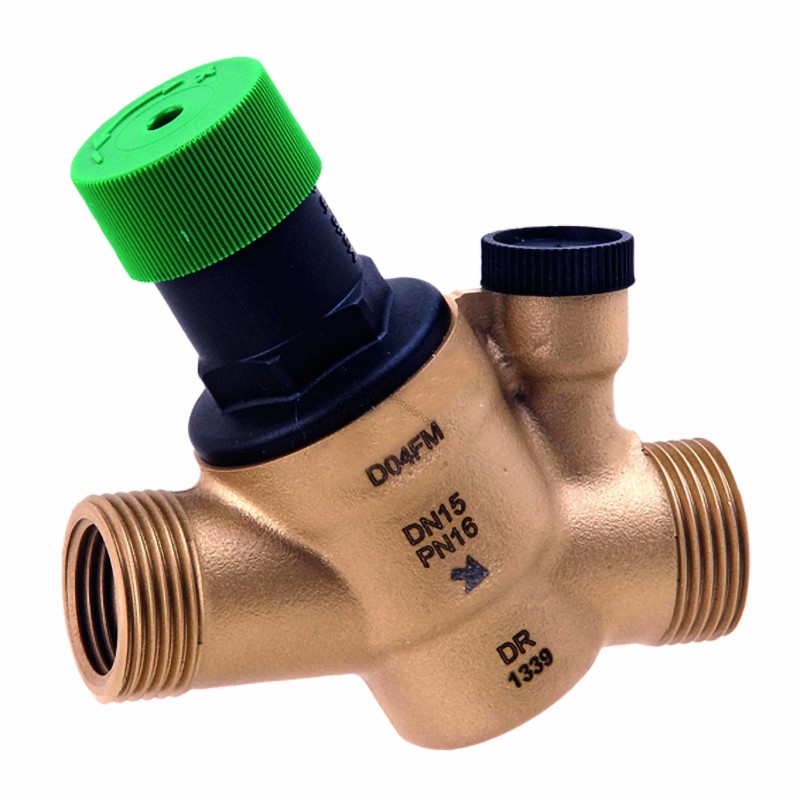

Resideo Braukmann D04FM-3/4" Regulátor tlaku vody

Použitie

Redukčné ventily chránia vodovodné potrubie a pripojené spotrebiče pred nadmerným mechanickým namáhaním. V rámci ich technickej špecifikácie je možné ich použitie aj pre priemyselné a komerčné aplikácie. Montáž redukčného ventilu predchádza poškodeniu spôsobenému vysokým tlakom a naviac zníži spotrebu vody. Nastavený výstupný tlak ostáva konštantný nezávisle na kolísaní vstupného tlaku. Zníženie pracovného tlaku a udržanie na konštantnej hodnote zaisťuje nízku hlučnosť vodovodnej inštalácie.

Špeciálne vlastnosti

• Jednoduchá konštrukcia
• Nastaviteľný výstupný tlak (od výroby nastavený na hodnotu 3 bar)
• Pružina ventilu nie je v kontakte s vodou
• Zmeny vstupného tlaku neovplyvňujú výstupný tlak
• Nízka hmotnosť

Vyhotovenie

Redukčný ventil Honeywell D04 sa skladá z:
• Telesa ventilu so závitom 1/4“ pre pripojenie manometru (nie je súčasťou dodávky)
• Krytu pružiny s nastavením výstupného tlaku
• Pružiny

Materiál

• Teleso ventilu z mosadze odolnej odzinkovaniu
• Kryt pružiny z mechanicky odolného plastu
• Membrána z NBR vystuženej vláknami
• Tesnenie z NBR
• Pružina z nehrdzavejúcej ocele

Technické údaje

Vstupný tlak: max. 16 bar
Výstupný tlak: od 1.5 do 6.0 bar
Pracovná teplota: max. 70 °C
Pripájacie rozmery: 3/4"
Minimálny diferenčný tlak: 1 bar

Popis činnosti

Pružinové redukčné ventily pracujú na princípe rovnosti síl.Sila spôsobená tlakom vody pôsobí na membránu a tápôsobí proti nastaviteľnej sile pružiny. Pokles výstupnéhotlaku spôsobí zníženie sily, ktorou pôsobí membrána protipružine. Sila pružiny, ktorá je v danom okamihu vyššia nežsila membrány pootvorí kuželku ventilu. Tým dôjdek zvyšovaniu výstupného tlaku pokiaľ nie sú sily pružinya membrány opäť v rovnováhe.
Vďaka vyváženej kuželke ventilu nemá kolísanie vstupnéhotlaku žiaden vplyv na tlak vody na výstupnej strane.

Pripojenie R: 3/4"

Svetlosť DN: 20

Hmotnosť: 383g

Rozmery: L - 90mm

               H - 67,5mm

               h - 33,5mm

Hodnota Kvs: 1,76

Kód produktu: D04-3/4A
