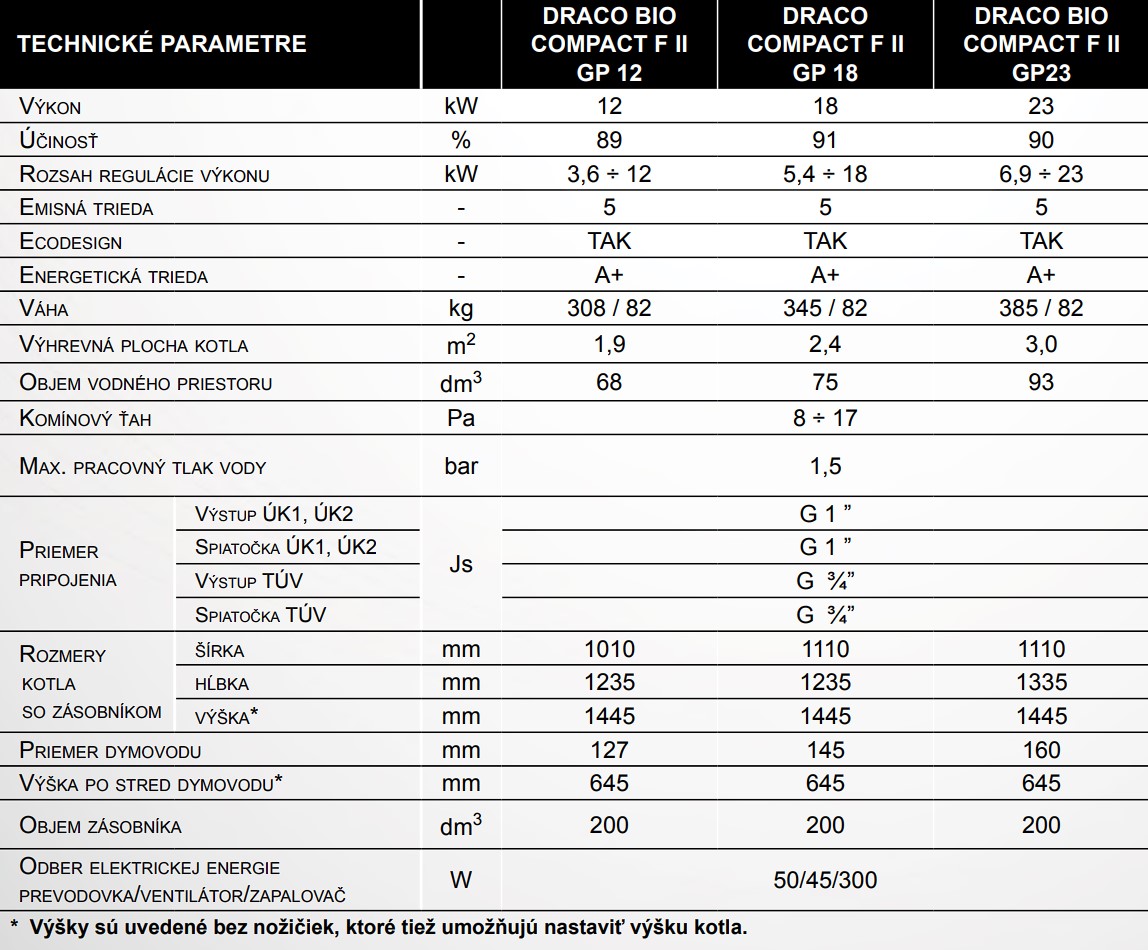

* Výšky sú uvedené bez nožičiek, ktoré tiež umožňujú nastaviť výšku kotla.

ZÁKLADNÉ VYBAVENIE KOTLA

- čerpadlová skupina pre 2 obvody  kúrenia a teplá voda (čerpadlo 1  vykurovací okruh so zmiešavacím  ventilom a pohonom, čerpadlo  TÚV, ochranné čerpadlo spiatočky,  8 l. expanzná nádoba a poistný ventil,  snímač tlaku inštalácia ÚK)
- keramické katalyzátory
- regulátor ESTYMA IGNEO TOUCH
- snímač vonkajšej teploty
- zariadenie na čistenie kotla
- nôžky na nastavenie rovnováhy kotla

Popis pripojenia čerpadlovej skupiny:

1. Výstup okruhu TÚV (okruh vybavený čerpadlom TÚV)
2. Výstup okruhu ÚK 1 (okruh vybavený čerpadlom ústredného kúrenia a zmiešavací ventil s pohonom)
3. Spiatočka okruhu UK 1
4. Spiatočka okruhu TÚV
5. Výstup okruhu ÚK 2
6. Spiatočka okruhu ÚK 2
7. Poistný ventil

SCHÉMY ZAPOJENIA:

1 - kotol,

2 - regulátor kotla,

3 - zásobník teplej vody,

4 - ústredné kúrenie 1,

5 - izbový snímač,

6 - ústredné kúrenie 2,

7 - uzavretá expanzná nádoba,

8 - manometer,

9 - poistný ventil,

10 - druhá skupina čerpadiel vykurovacieho okruhu so zmiešavacím ventilom a pohonom

 * Kotol je vybavený uzavretou expanznou nádobou s objemom 8L.
Ak objem vody v hydraulickom systéme presahuje 80 litrov, mala by byť nainštalovaná ďalšia expanzná nádoba zodpovedajúca kapacite systému ústredného kúrenia.
