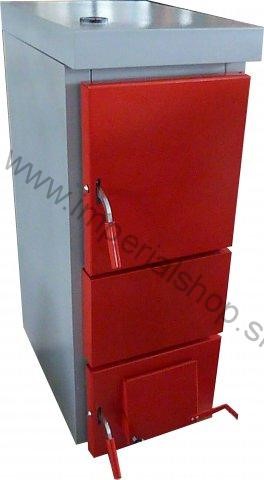

Modratherm ZEUS 35-3 prevedenie 1

Modratherm ZEUS 35-3 prevedenie 1 je teplovodný oceľový kotol na spaľovanie tuhých palív, hlavne biomasu ako je kusové drevo, drevné brikety s tepelným výkonom do 37 kW a najvyšším prevádzkovým pretlakom 0,25 MPa.

Kotly sú určené najmä na spaľovanie dreva s obsahom vody do 20% s maximálnou dĺžkou až do 550 mm. Kotlové teleso je vyrobené z vysokokvalitného oceľového plechu hrúbky 5 mm (steny spaľovacej komory, ktoré sú v styku s plameňom a vodou) a hrúbky 3 mm (steny, ktoré sú v styku len s vodou). Izolačný kryt je vyrobený z oceľového plechu hrúbky 1 mm a povrchovo upravený technológiou statického nanášania práškovej farby. Tepelnú izoláciu tvorí minerálna vata. Rošt je liatinový, článkový. V spodnej časti spalinového priestoru sa nachádzajú v závislosti od prevedenia aj tvarovky zo šamotu. Na želanie môže byť kotol dodaný s roštovou plochou s monolitickým roštom a žiarobetónovými tvarovkami LacFire 1550/30. Viac informácii nájdete v sekcii roštová plocha.

Moderné konštrukčné riešenie teplovýmenných plôch a spaľovacieho priestoru zaručuje dokonalosť spaľovania s vysokou účinnosťou a nízkou tvorbou škodlivých látok v spalinách.

Kotol sa dodáva v 3 variantách a je určený nasledovne :

Prevedenie 1 – pre otvorené systémy bez obehového čerpadla. V kombinácii s DBV2 aj do systému s čerpadlom.
Prevedenie 2 – s integrovaným bezpečnostným medeným výmenníkom, ktorý zabezpečuje ochrannú funkciu kotla proti prekúreniu
Prevedenie 3 – s integrovaným medeným výmenníkom TÚV, príp.s bezpečnostným medeným výmenníkom, ktorý zabezpečuje ochrannú funkciu kotla proti prekúreniu

Kotol je možné pripojiť k vykurovacej sústave závitovými spojmi G 6/4". Napojovacie nátrubky bezpečnostného výmenníka sú vyhotovené so závitmi G 1/2".

Prednosti kotlov MODRATHERM ZEUS :

• možnosť spaľovania mäkkého i tvrdého dreva
• veľká násypná komora a veľké nakladacie dvierka
• hĺbka spaľovacieho priestoru až 550 mm (od verzie ZEUS 30)
• vysoká účinnosť spaľovania - nízka spotreba paliva
• dlhšia doba horenia v porovnaní s liatinovými kotlami
• termostatická regulácia výkonu
• integrované bezpečnostné zariadenie proti prehriatiu (prevedenie 2 a 3)
• možnosť doplniť kotol ZEUS 25 o žiarobetónové lôžko
• možnosť prevádzky aj na samotiaž
• možnosť regulácie komínového ťahu
• možnosť inštalácie brzdičov spalín pre zvýšenie účinnosti

Legenda:

1. nakladacie dvierka
2. liatinové článkové rošty
3. popolníkové dvierka
4. klapka prívodu spaľovacieho vzduchu
5. popolník
6. tepelná izolácia
7. nátrubok výstupnej vody G 6/4“
8. vyústenie dymovodu s komínovou  klapkou
9. články spalinových ciest
10. napojovacie otvory bezpečnostného výmenníka resp. integrovaného výmenníka TÚV G 1/2“
11. spalinový priestor
12. šamotové tvárnice
13. nátrubok vratnej vody G 6/4“
14. usmerňovacia klapka toku spalín
15. usmerňovač spalín (pri čistení spalinových ciest vybrať cez usmerňovaciu klapku 14)
