ALCADRAIN A108F SET 5v1 Montážny rám, výlevka, mriežka, izolačná doska, tlačidlo

ALCADRAIN A108F SET 5v1 Montážny rám, výlevka, mriežka, izolačná doska, tlačidloPoužitiePre montáž nástennej armatúryPre závesnú výlevku s rozstupom kotviacich skrutiek až do 420 mm a odpadom Ø90/110 mmPre montáž pred nosnú stenu alebo do sadrokartónovej konštrukcieŠpecifikáciaTento set je komp... celý popis

469,72 EUR

/ ks

381,89 EUR

bez DPH

Splátková kalkulačkaNákup na splátky

Číslo produktu:A108F 5:1 SET

EAN kód:8595580545857

Výrobca:ALCADRAIN

V obľúbených Do obľúbených

100% bezpečná platbaPlatobné karty MasterCard, Visa, platby cez QR kódy, Apple Pay, Google Pay a iné

+421 948 849 899Neváhajte nás kontaktovať pri problémoch s výberom tovaru

+421 948 630 604Potrebujete preveriť stav svojej objednávky alebo skladovú dostupnosť?

Rozvoz tovaruRozvoz tovaru firemným autom v Trnave a okolí do 100km.

Kompletné špecifikácie
Parametre
Hodnotenie 0
Komentáre 0
ALCADRAIN A108F SET 5v1 Montážny rám, výlevka, mriežka, izolačná doska, tlačidlo
469,72 EUR
/ ks
381,89 EUR bez DPH

Kompletné špecifikácie

ALCADRAIN A108F SET 5v1 Montážny rám, výlevka, mriežka, izolačná doska, tlačidlo

Použitie

Pre montáž nástennej armatúry

Pre závesnú výlevku s rozstupom kotviacich skrutiek až do 420 mm a odpadom Ø90/110 mm

Pre montáž pred nosnú stenu alebo do sadrokartónovej konštrukcie

Špecifikácia

Tento set je kompletným riešením pre technické a iné miestnosti slúžiace k upratovaniu. Obsahuje montážny rám s nádržkou pre výlevku, závesnú výlevku ALCA, ovládacie tlačidlo, izolačnú dosku a mriežku k výlevke. Obsah výlevky možno vďaka integrovanej nádržke jednoducho spláchnuť. Samozrejmosťou je šrúbenie pre pripojenie nástennej batérie. Systém je kompatibilný so všetkými ovládacími tlačidlami ALCA.

M270 - Ovládacie tlačítko pre predstenové inštalačné systémy – dvojčinné mechanické splachovanie, materiál plast
MRIEŽKA PRE VÝLEVKU
A108F/1100 – Montážny rám s nádržkou pre výlevku s odpadom
M91 – Izolačná doska pre závesné WC, na vyrovnanie nerovností medzi zariaďovacím predmetom a obkladom
VÝLEVKA ALCA

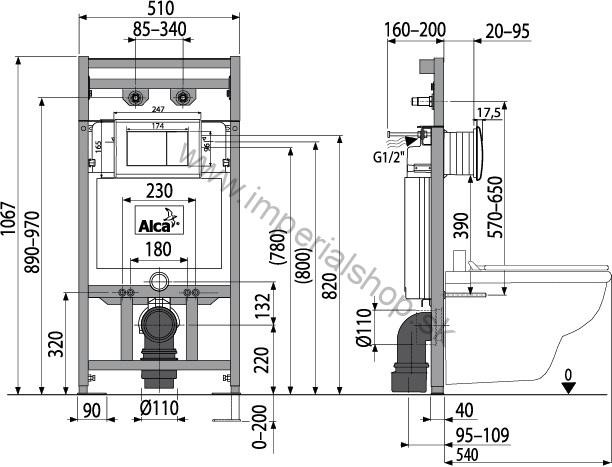

Technické parametre

Pripojenie vody zozadu alebo zhora montážnymi otvormi

G1/2 "

Funkčný rozsah tlaku vody

0,05 – 0,8 MPa

Odporúčaný rozsah tlaku vody

0,3 – 0,6 MPa

Veľké spláchnutie

6 – 9 l

Malé spláchnutie

2,5 – 3,5 l

Štandardné nastavenie veľkého spláchnutia

6 l

Štandardné nastavenie malého spláchnutia

3 l

Hygienická rezerva

3 l

Objem vody v nádržke

9 l

Záťažová skúška

400 kg

Vlastnosti

Pre vyvedenie nástennej armatúry

Vstavaná nádržka umožňuje opláchnutie výlevky

Výškovo nastaviteľné priečky

Otočná priečka pre uchytenie nástennej armatúry s rozstupom 65–150 mm

Rohový ventil s možnosťou na napojenie na potrubný systém Mepla

Konštrukcia rámu dovoľuje ukotvenie k samostatnej, dostatočne nosnej sadrokartónovej priečke alebo pred nosnú stenu

Nainštalovaný systém sa zaklopí sadrokartónovými doskami a nie sú potrebné žiadne prídavné vystužujúce ani kotviace prvky

Konštrukcia polystyrénovej izolácie zabraňuje roseniu na povrchu nádržky a tlmí prestup vibrácií z nádržky do stavebnej konštrukcie

Duálne splachovanie nezávisle nastaviteľné s hygienickou rezervou

Servisné práce bez použitia náradia

Prívod vody zozadu/zhora uprostred

Nádržka je z vyrobená z jedného kusu, čím je zaručená 100% nepriepustnosť

Kryt servisného otvoru zjednodušuje montáž a bráni prenikaniu vlhkosti a nečistôt

Nastaviteľné výsuvné nohy v rozmedzí 0–200 mm

Montážna hĺbka nastaviteľná v rozmedzí 20–95 mm

Stavebná hĺbka 125 mm, s odpadovým kolenom 160 mm

Materiál: kov ošetrený práškovou farbou

Rozsah dodávky

Nádrž s napúšťacou a vypúšťacou armatúrou

Samonosný rám

Šróbovanie 1/2" pre pripojenie vody s integrovaným rohovým ventilom Schell 1/2–3/8"

Skrutka mechanizmu 2 ks

Fixačný materiál: vrut Ø8×60 mm – 4 ks, hmoždinka Ø12 mm – 4 ks

Pripojovacie skrutkovanie G1/2"–G1/2"

Fixačný set pre uchytenie WC misy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matica – 2 ks, chránička závitu – 2 ks

Koleno odpadu HT90/110 s tesnením

Fixačný materiál: vrut Ø8×60 mm – 4 ks, hmoždinka Ø12 mm – 4 ks

Tesnenie prívodu, vývodka polypropylén, vrapová vložka

Tesnenie odpadu, prepojka polypropylén, tesnenie prepojky

Kryt servisného otvoru dvojdielny, jednoducho skrátiteľný

M270 - Ovládacie tlačítko pre predstenové inštalačné systémy – dvojčinné mechanické splachovanie, materiál plast

MRIEŽKA PRE VÝLEVKU

A108F/1100 – Montážny rám s nádržkou pre výlevku s odpadom

M91 – Izolačná doska pre závesné WC, na vyrovnanie nerovností medzi zariaďovacím predmetom a obkladom

VÝLEVKA ALCA

Katalógové číslo: A108F 5:1 SET
