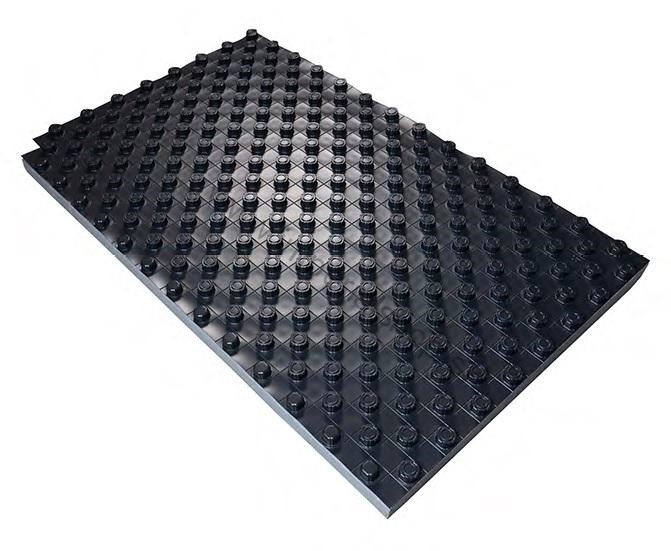

GIACOMINI Systémová doska 1400x800x50

GIACOMINI Systémová doska 1400x800x50 R979GY005

Izolačné dosky pre sálavé systémy podlahového vykurovania/chladenia. Čierna farba. Hrúbka: 52 mm (panel 30 mm, štuple 22
mm). Zložené z polystyrénu doplneného o zložku grafitu EPS150 a tvarovanej ochrannej fólie z polystyrénu s hrúbkou 0,6 mm.
Vhodná pre rúrky Ø 16÷18 mm. Rozostupy: násobky 50 mm. Celkové rozmery panelu: 1450x850 mm (použiteľné rozmery:
1400x800 mm). Použiteľná plocha panelu: 1,12 m². Teplotná vodivosť: 0,031 W/(m K). Teplotná odolnosť: 1,42 m²K/W. Min.
odolnosť pri 10% stlačení: 150 kPa. Odolnosť proti ohňu: trieda E.

Uvedený diagram zodpovedajúci norme UNI EN 12354-2, znázorňuje ako s plošnou hmotnosťou podlahy (m’), dynamická tuhosť na jednotku plochy (s’) určuje výrazné zlepšenie odhlučnenia povrchu podlahy (ΔLw). V súlade s normou EN 13163 sa izolačné panely R979GY005, R979GY006, R979GY007 radia do triedy SD30, ktorá zodpovedá stupňu dynamickej tuhosti s’ ≤ 30 MN/m³, udávaná normou EN 13172.

Uvedený diagram zodpovedajúci norme UNI EN 12354-2, znázorňuje ako s plošnou hmotnosťou podlahy (m’), dynamická tuhosť na jednotku plochy (s’) určuje výrazné zlepšenie odhlučnenia povrchu podlahy (ΔLw).

Inštalácia GIACOMINI Systémovej dosky 1400x800x50  R979GY005

Pokladanie systémovej dosky R979G je rýchle a jednoduché. Fólia presahuje na dvoch stranách dosky, čo umožňuje umiestniť dva presahujúce pásy na susednú dosku a zaistiť tak dokonalé uchytenie.

Po umiestnení dilatačného pásu K369 po obvode miestnosti (má izolačné vlastnosti, ktoré predchádzajú vzniku tepelného mostu a minimalizuje dilatovanie podlahy), sa pokračuje s postupným pokladaním dosiek. Pri inštalácii dbáme na to, aby boli dosky susediacich radov navzájom spojené. Zvýši sa tým odolnosť plochy pred nadvihovaním rúrky, ktorá má tendenciu hlavne v ohyboch sa dvíhať, vďaka svojej mechanickej pamäti získanej počas skladovania v kotúčoch.

Z dosky č. 1 sa odrežú pomocou odlamovacieho nožíka oba prečnievajúce okraje a umiestní sa do rohu, od ktorého sa začne celé pokladanie systémovej dosky. Doska č. 2 sa oreže len na jej dlhšej strane a okraj na kratšej strane sa preloží s doskou č. 1. Tento postup sa zopakuje pri všetkých doskách z prvého radu. Panely v nasledujúcich radoch sa pripevnia o dosky v predošlom rade a zároveň aj o susediace dosky. Pokiaľ sa jedá o priemyselnú budovu, kde bude podlaha výrazne zaťažovaná, odporúča sa použitie aj siete z valcového drôtu ako ďalšieho kroku po položení systémovej dosky a inštalácii rúrky. Celková výška podlahového vykurovania v bežných obytných priestoroch sa vypočíta ako súčet výšky použitej systémovej dosky (od 32 do 75 mm), hrúbky cementovej zálievky (min . 30 mm, podľa normy UNI EN 1264-4) a hrúby použitej finálnej dlažby. Systémy podlahového vykurovania inštalované s použitím izolačnej dosky R979G a dilatačného pásu K369 sa vyznačujú výraznou energeticou úsporou, skráteným časom nábehu a zníženým výskytom telepných mostov.

UPOZORNENIE. Inštalácia systémovej dosky sa neodporúča ak priestorová teplota klesne pod 5 °C.
